三相交流稳压器的工作原理：

       先来了解一下稳压器是做什么用的，稳压器是一种稳定电压的交流电源设备；大家都知道，我们使用的三相交流电来自电网，国内电网电压三相电为交流380V，单相电压为交流220V，然而在我们使用时电压往往不是220V/380V，或高或低，来回波动，这让很多对电压要求比较高的精密设备无法正常工作，甚至是损坏，这时候就需要使用到稳压器了，可以将电网的波动电压稳定值设定值，使得各种用电设备能够正常运行。

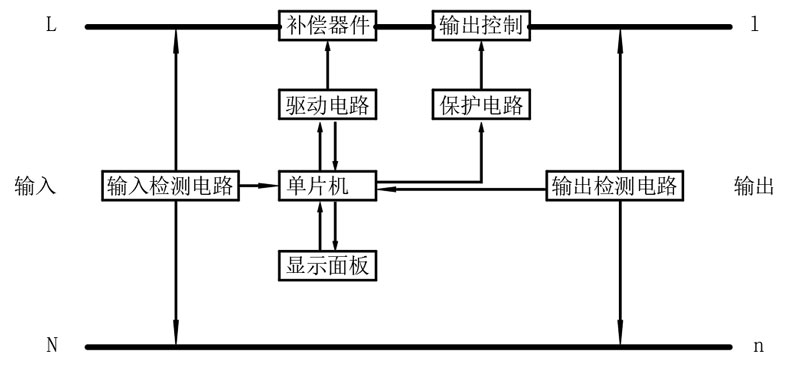

       三相交流稳压器一般由控制电路、检测电路、调压电路、保护电路构成，在稳压器工作时，检测电路会实时检测稳压器输出电压的变化，再将检测信号传输给控制电路，稳压器控制电路对采样进行比较、放大等处理，输出控制信号，驱动调压部分调节电压，再通过检测电路检测对稳压器输出的反馈信号，对调压电路进行管理，使稳压器能够保持稳定的输出电压。在遇到超出稳压器故障，或者超出稳压器调压范围的时候，检测电路反馈信号至控制电路，根据用户需求，保护电路将稳压器转旁路运行/切断输出电压，待恢复正常时再继续稳压输出。

       下面我们重点介绍一下三相交流稳压器的调压电路工作原理：

       以无触点稳压器和碳刷稳压器为例，在碳刷稳压器中，其调压部分由电机（马达）、碳刷、线圈组成，在调压时，电机获得驱动信号转动，带动碳刷在线圈上面移动（滑动摩擦，需定期更换维护），改变了输出线圈匝数比，从而达到改变输出电压的目的，通过正转/反转，实现升压/降压，从而保持输出电压的稳定。

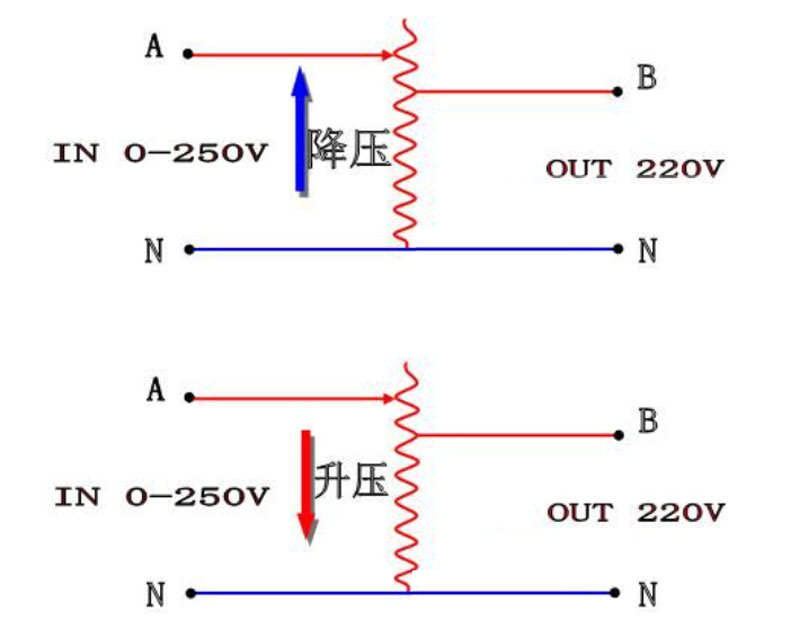

碳刷稳压器原理图：

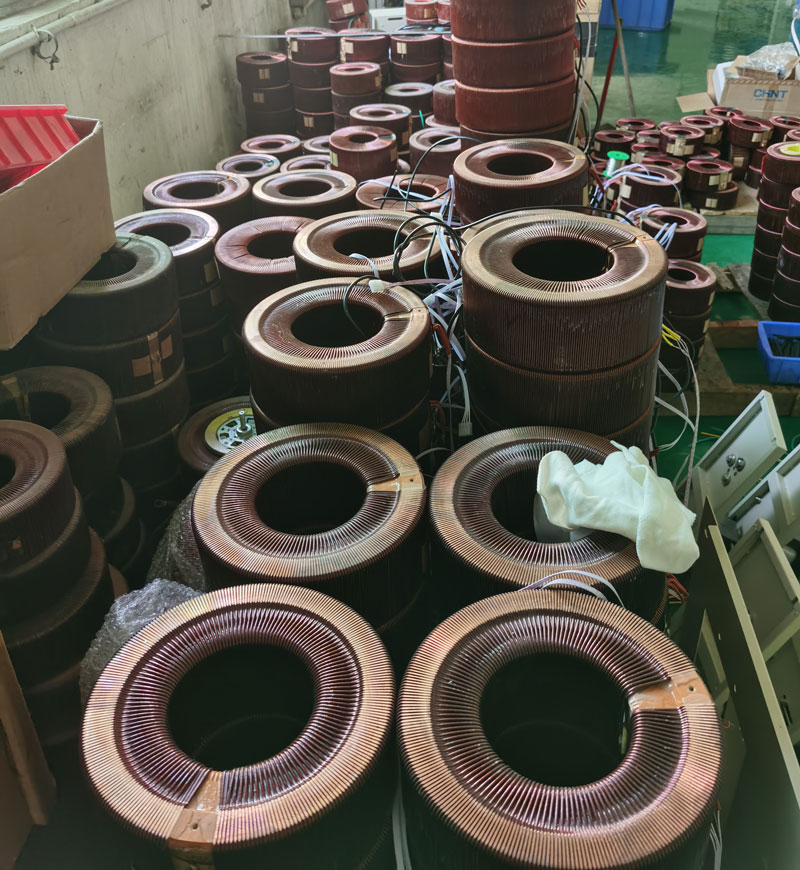

碳刷稳压器线圈：

碳刷稳压器内部结构：

       在无触点稳压器中，其结构与碳刷稳压器的区别在于，无触点稳压器的调压部分采用电力功率元器件代替了碳刷调节，使得无触点稳压器无机械磨损，不存在碳刷更换维护工作，响应速度与调压速度达到毫秒级（1毫秒=1/1000秒），远超机械碳刷式稳压器，且无触点的控制电路采用的是工业机大规模集成电路控制芯片，速度更快，精度更高，整机的保护性能更加的完善。

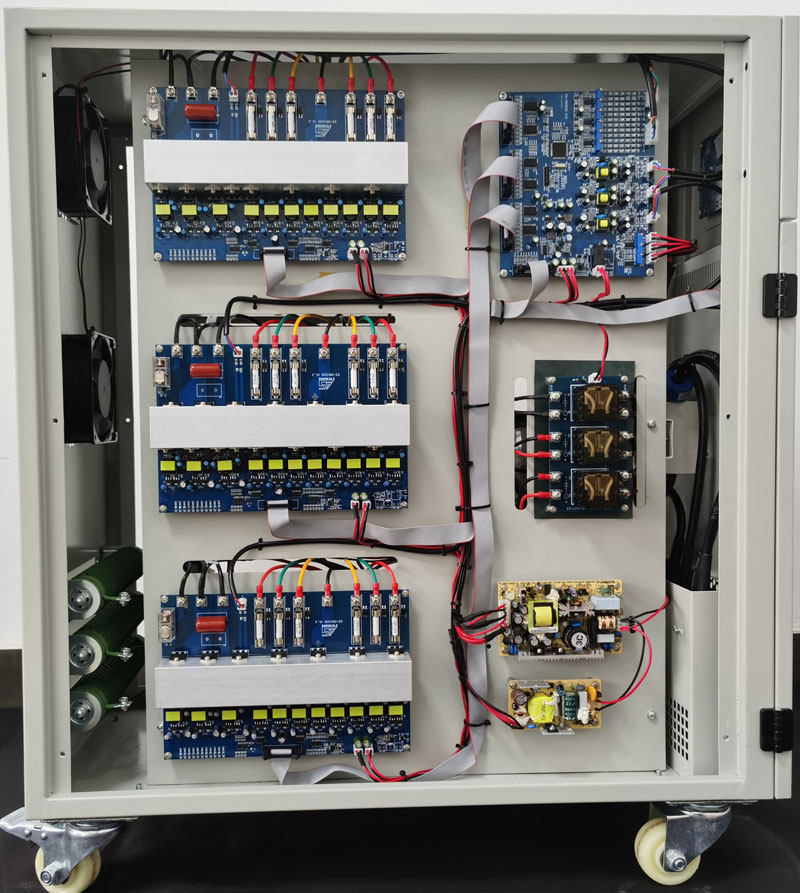

无触点稳压器内部控制电路与调压功率元器件：
