单相稳压器220V与三相稳压器380V的区别介绍

       稳压器使用时是连接在电网之后，用户设备之前运行的；本篇主要从三相四线制的供电电网出发为大家介绍单相稳压器220V与三相稳压器380V的区别，方便大家更好的理解这两种稳压器的区别。

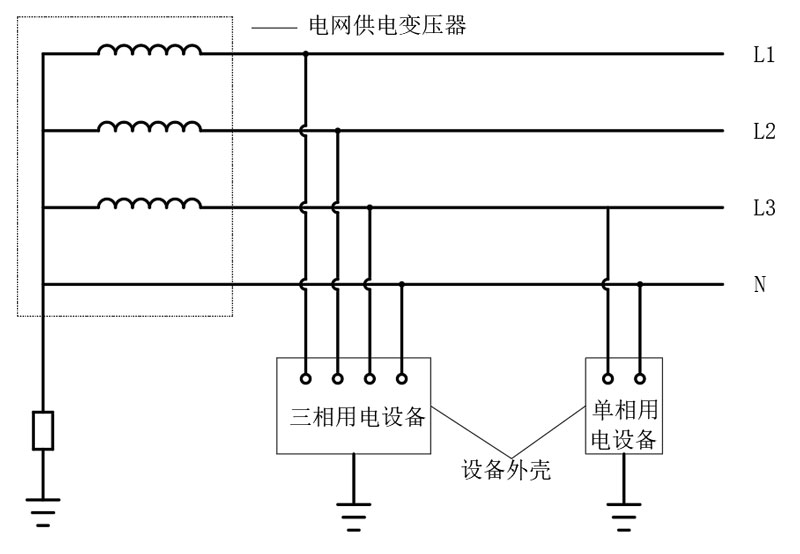

       我们来看看三相四线制（也有人称三相五线）的供电系统示意图，理解三相电与单相电：

       我们可以看到，变压器输出有五根线——L1、L2、L3、N、PE，其中L1、L2、L3为相线，也叫火线，N为中性线，也叫零线，PE为地线，在这五条线当中，N线与PE线在变压器侧是连接在一块的，出变压器后PE线与大地相连，使得大地做为整个系统的参考点，三根火线与一根零线使用输电线路架设至用户端，其中三条火线中的电压相位角始终相差120°，便是我们所说的三相电，这三条线中任意两条线之间的电压都是380V，也称线电压，这三条线中任意两条与零线N之间的电压均为220V，也称相电压，由此可以看出，人们常说的三相电380V是为三根火线组成的供电线路电压，单相电220V是为三根火线中任意一条与零线N之间的电压。

       再回到单相稳压器与三相稳压器的问题上，我们可以在上图中看到，电网中有使用三相电的三相用电设备，也有使用单相电的单相用电设备，其实稳压器也是如此，因为三条火线相互之间以及与零线之间的电压大小都会随着电网中的用电负荷大小而改变，进而呈现处一个电压波动的状态，并不是稳定不变的220V与380V，这时候要想或得稳定的电压就要使用稳压器。

       单相稳压器与三相稳压器在结构上的区别主要是三相稳压器对应有三相电的输入端口与输出端口，以及由稳压器的主控制板控制的三相驱动稳压电路与稳压模块，单相稳压器则只包含了其中一相，单相稳压器只能稳定所接火线L与零线N之间的电压220V，而三相稳压器可以稳定三条火线L与零线N之间的电压220V，以及三条火线相互之间的电压380V，三相稳压器经过处理后可以用于单相电路，但是单相稳压器不能用于三相电路。

       下一期为大家讲解三相分调稳压器与三相统调稳压器的区别。
