三相分调稳压器与三相统调稳压器的区别与应用场合

       本篇文章主要从三相分调稳压器与三相统调稳压器的结构和工作原理出发，为大家介绍三相分调稳压器与三相统调稳压器的区别与适用场合。

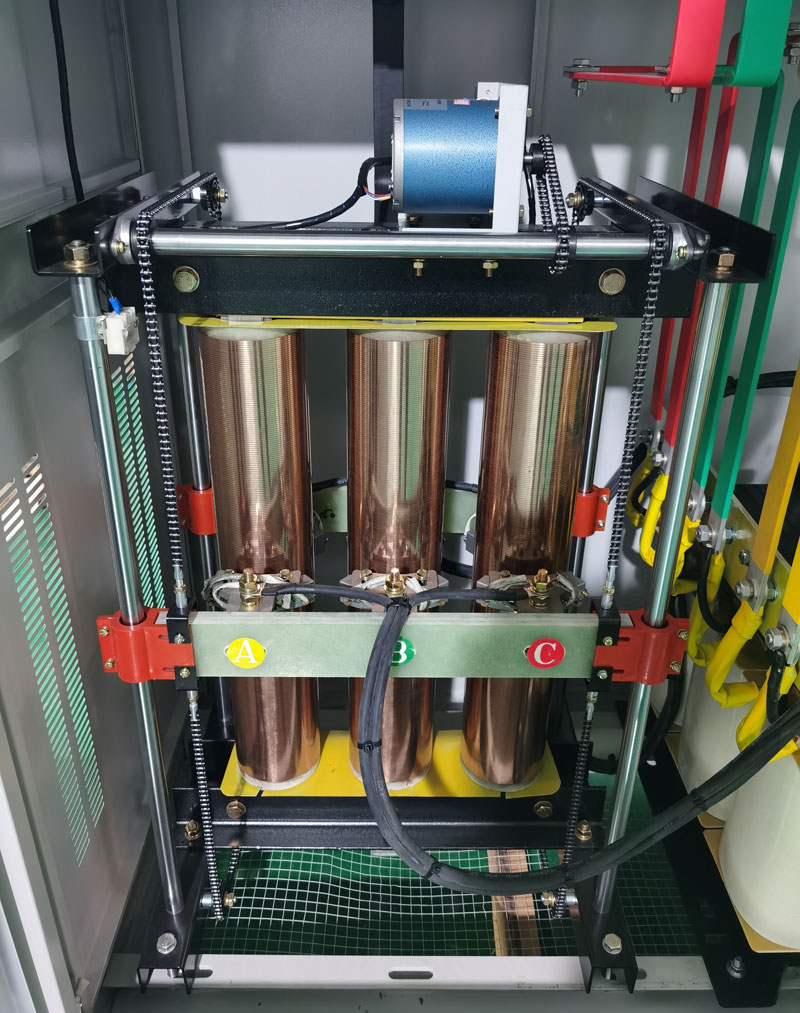

       三相统调稳压器：采用三相统调的稳压器一般是柱式调压稳压器，俗称SBW稳压器，其中S代表三相稳压器，B代表补偿稳压器，W就是稳压器的意思；这一类稳压器容量通常在100KVA~数百KVA之间，容量再增大就使用的是使用的分调稳压器，我们先来看一张SBW柱式统调稳压器的调压部分的照片。

       从这张图中我们可以看到，这台稳压器的调压部分由三根铜柱线圈（分别对应A、B、C三相），调节碳刷，顶部的电机共三大部分组成。在其工作时，由主控板发送驱动信号至电机，电机转动，通过链条拉动碳刷与铜柱的接触位置，也就是改变了接触的线圈匝数，线圈匝数改变就实现了电压的改变，再配合已稳压器内部的补偿变压器实现输出电压的稳定。可以很明显的发现，这台三相稳压器的调压碳刷在机械结构上是一体的，也就是说它们在调节电压时必须同时上升或者同时下降，这就是三相统调稳压器，即使是只有其中一相电压发生波动变化，另外两相电压基本稳定，稳压器也可能做出调节电压的动作，当三相输入电压不平衡或者稳压器所接的三相负载不平衡时，其输出电压无法实现三相平衡，因此，三相统调稳压器不适用于单相负载、三相不平衡负载（这点要尤其注意）。

       看过前面对三相统调稳压器的介绍我们也能猜测到三相分调稳压器与三相统调稳压器在结构与原理上的区别了，三相分调稳压器的三个调压模块由主控板分别控制，互不干扰，因此适用范围十分广泛，适用于三相不平衡负载，可单相满负载，另外两相空载，典型的机型有无触点稳压器，以及碳刷稳压器中的SVC稳压器，大功率SBW稳压器。

       以上就是关于三相统调稳压器与三相分调稳压器的原理与结构，以及适用场合，更多关于稳压器的问题，请关注深圳市壹源电气有限公司。
